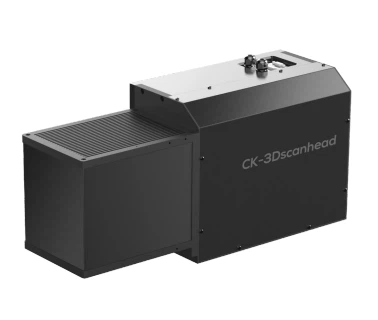

Galvanometro CKLASER 3D
La struttura fondamentale della lente vibrante: La lente vibrante è composta da tre parti: statore, rotore e sensore di rilevamento. Il galvanometro adotta un magnete permanente come nucleo magnetico e il sensore di rilevamento imita il galvanometro come sensore capacitivo. Il galvanometro digitale è un sensore di rilevamento del righello a reticolo. Un sensore di capacità rileva un piccolo cambiamento nella capacità del sensore quando il motore oscilla, converte il cambiamento di capacità in un segnale elettrico, lo restituisce al controller e quindi esegue il controllo a circuito chiuso. Il sensore del righello del reticolo misura l'effettivo punto di vista della deflessione attraverso il righello del reticolo, quindi lo converte in un segnale elettrico, che viene restituito al controller per il controllo a circuito chiuso. A causa del fatto che il rotore è una bobina, mentre la bobina ha un volume relativamente grande e ha un grande momento di inerzia, non favorisce una risposta rapida, quindi attualmente non è affatto utilizzata. Il tipo magnetico dinamico ha un'eccellente funzione di risposta rapida grazie al suo piccolo volume e alla piccola inerzia, poiché il nucleo magnetico cilindrico cavo è saldamente installato sull'albero rotante.
Il principio del galvanometro laser: quando viene immesso un segnale di posizione, il motore oscillante (galvanometro laser) oscillerà di un certo angolo in base a un certo rapporto di conversione di tensione e angolo. L'intero processo adotta un controllo di retroazione a circuito chiuso, gestito congiuntamente da cinque circuiti di controllo: sensore di posizione, amplificatore di errore, amplificatore di potenza, discriminatore di posizione e integratore di corrente. Il principio del galvanometro laser digitale consiste nel convertire i segnali analogici in segnali digitali basati sul principio del galvanometro laser analogico.
Il galvanometro, per il taglio del vinile, il taglio del silicio, il taglio del film per lettere, noto anche come galvanometro della macchina per marcatura laser, galvanometro a scansione ottica ad alta velocità, testina di scansione, ecc., è un componente importante della macchina per marcatura laser. per la marcatura del vinile, marcatura in silicone, marcatura su pellicola per lettere.
Il principio di funzionamento fondamentale dei motori elettrici: i motori elettrici utilizzano i campi magnetici come mezzo e l'induzione elettromagnetica per completare la trasformazione dell'energia, quindi devono esserci un circuito magnetico per condurre il flusso magnetico e un circuito per condurre la corrente all'interno. Quando un motore elettrico subisce una trasformazione di energia, dovrebbe avere due componenti principali per il moto relativo: il componente che stabilisce il campo magnetico di eccitazione e il componente indotto. Il componente in movimento è chiamato rotore e il componente fermo è chiamato statore. Il generatore assorbe potenza meccanica dal sistema meccanico e fornisce energia elettrica al sistema elettrico; I motori elettrici assorbono energia elettrica dal sistema elettrico e forniscono potenza meccanica al sistema meccanico. Durante il processo di trasformazione dell'energia interna del motore, c'è energia elettrica, energia meccanica, energia del campo magnetico ed energia termica. Durante questo processo, l'energia termica viene generata dalla perdita di energia interna del motore e dovrebbe essere ridotta al minimo nella progettazione. Per un motore elettrico, l'energia elettrica in ingresso dalla fonte di alimentazione=l'incremento di accumulo di energia nel campo elettromagnetico accoppiato più l'energia di perdita interna del motore più l'energia meccanica in uscita. Per un generatore, l'energia meccanica in ingresso dal sistema meccanico=l'incremento di accumulo di energia nel campo elettromagnetico accoppiato più l'energia di perdita interna del motore più l'energia elettrica in uscita.
